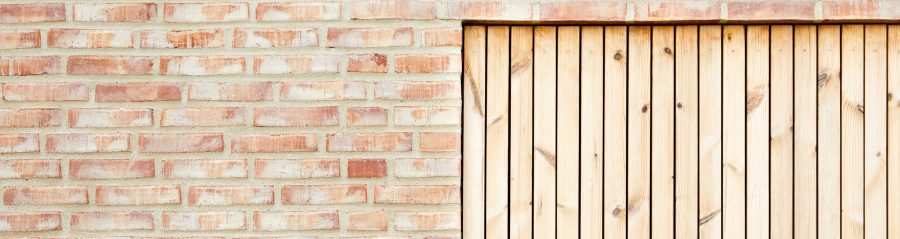

Single-family house, Terracotta
© Egernsund Wienerberger A/S

Stürze

Maueröffnungen müssen so abgedeckt werden, dass die Last des darüber befindlichen Mauerwerks sicher auf das angrenzende Mauerwerk übertragen wird.

Der frühere Ziegelbogen, der seine Stabilität und Tragkraft fast ausschließlich durch seine Masse erhält, hatte ein beliebtes und schwerfälliges Aussehen. Der Zweck eines echten Bogens ist, einer Auflast oder Kraft zu widerstehen und sie auf eine adäquate Stütze – wie eine Säule oder einen Pfeiler – zu übertragen. Die Tragfähigkeit einer Mauerüberdeckung nimmt mit der Höhe des Querschnitts und mit dem Ansteigen der Bogenwölbung zu.

Konstruktionsarten Scheitrechter Bogen

Scheitrechte (waagerechte) Bögen eignen sich wegen geringer Tragfähigkeit nur für Spannweiten bis etwa 1,25 m.Als bewehrtes Mauerwerk oder in Verbindung mit tragenden Stahlprofilen können sie auch für größere Spannweiten in Frage kommen. Obwohl er eine waagerechte Untersicht hat, beruht seine Stabilität auf dem Konstruktionsprinzip des Bogenbaus.

Der scheitrechte Bogen wird mit einer Stichhöhe von 1% der Spannweite ausgeführt, damit er nach dem Schwinden des Mörtelanteils nicht durchhängend wirkt. Im Verblendmauerwerk werden die passend behauenen Widerlagersteine so an gesetzt, dass der Bogenrücken in einer Lagerfuge des angrenzenden Mauerwerks ausläuft.Die Schräge des Widerlagers wird nach dem Bogenmittelpunkt ausgerichtet.



Grenadierstürze

Im heutigen Verblendmauerwerk werden die Stürze als stehende Rollschichten mit gleichmäßig parallel verlaufenden Fugen, ohne Stich und Widerlager bevorzugt. Die sogenannten „Grenadierschichten“ lassen sich relativ schnell herstellen. Traditionellerweise werden die Mauersteine hochkant auf ein provisorisches Holzgestell gesetzt.

Das Holzgestell wird erst dann wieder entfernt, wenn der Mauermörtel erhärtet und die Wand darüber fertig gestellt ist. Entscheidend für die Dauerhaftigkeit dieser Stürze ist die Mörtelqualität in der Grenadierschicht.

Grenadierschichten im Verblendmauerwerk werden nicht nach den Verbandsregeln für Mauerwerk unter Einhaltung eines Überbindemaßes gemäß DIN 1053-1 ausgeführt. Insofern dürfen sie keine tragenden Funktionen übernehmen. Grenadierstürze dürfen nur in Verbindung mit Hilfskonstruktionen ausgeführt werden.

Überdeckung mit Stahlprofilen

Die einfachste Maßnahme zur Sicherung der Grenadierstürze ist die Verwendung eines Stahlwinkels, welcher zur Überdeckung von kleinen Öffnungen von bis zu ca. 2 m verwendet werden kann. Bei Stahlwinkeln werden die Auflasten über die Biegetragwirkung in die seitlichen Auflager übertragen. Die Auflagertiefe beträgt jeweils mindestens 100 mm. Die häufig verwendeten verzinkten Stahlprofile sind nach DIN 1053-1 nicht zulässig.

Sie sollten in jedem Falle mit einem geeigneten Farbanstrich zum dauerhaften Schutz gegen Korrosion versehen sein, wenn Edelstahlprofile aus Kostengründen nicht zum Einsatz kommen.
